安卓面经（四）：进阶篇

一、Android 系统架构

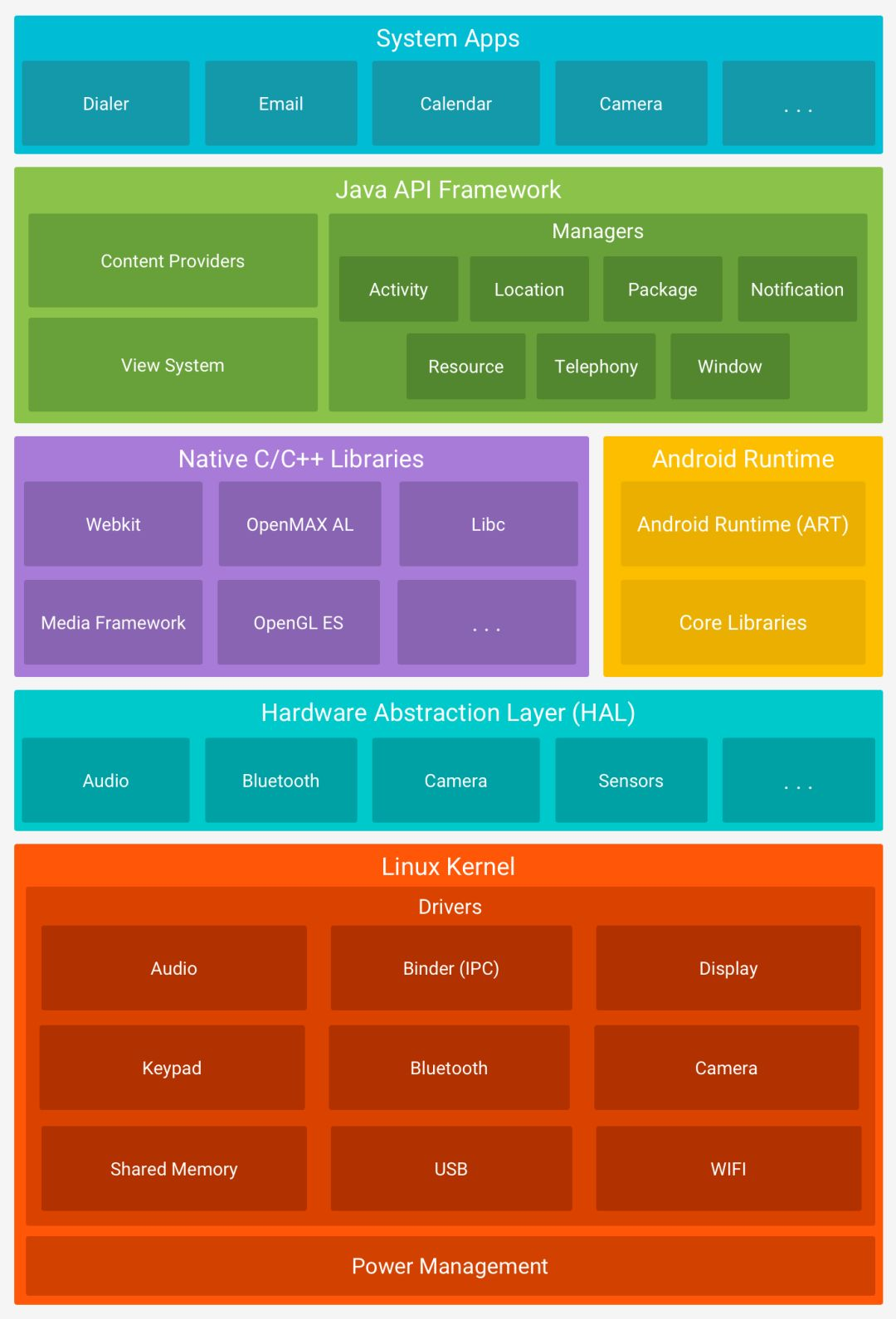

Android 系统整体上可以分为五层结构，从上到下依次是：应用层、应用框架层、系统运行库层、硬件抽象层以及 Linux 内核层。下图展示了经典的 Android 架构分层图：

应用层（System Apps）

应用层包含系统自带的应用（如电话、短信、设置等）以及用户安装的第三方应用。这一层主要负责与用户进行交互，通常使用 Java/Kotlin 编写。我们日常开发的 App 就属于这一层。

应用框架层（Java API Framework）

应用框架层为开发者提供了构建应用所需的 API 接口。无论是系统应用还是用户应用，都需要通过调用这一层的 API 来实现功能。应用框架层由 Java 代码编写，因此也常被称为 Java Framework。下面列举了这一层所提供的主要组件：

• Activity Manager：管理各个应用程序生命周期，以及常用的导航回退功能；

• Location Manager：提供地理位置和定位功能服务；

• Window Manager：管理所有开启的窗口程序；

• Content Provider：使得不同应用程序之间可以共享程序；

系统运行库层（Native）

系统运行库层分为两个部分，分别是 C/C++ 程序库和 Android 运行时库。

• C/C++：包括 OpenGL、SQLite、Libc 等，为上层框架提供底层能力；

• Android 运行时库

  • 核心库：提供了 Java 语言核心库；

  • ART 虚拟机：相比传统 JVM，ART 针对移动设备进行了优化。在应用安装时，ART 会执行一次预编译（AOT, Ahead Of Time），将字节码转为本地机器码并存储起来，从而提升运行效率。

硬件抽象层（HAL）

硬件抽象层位于内核与硬件驱动之间，向上层提供统一接口。它的作用是屏蔽底层硬件差异，让上层无需关心硬件细节，就能通过统一 API 调用不同厂商的硬件功能。

Linux 内核层（Linux Kernel）

Android 的核心系统服务基于 Linux 内核，在此基础上添加了部分 Android 专用的驱动。系统的安全性、内存管理、进程管理、网络协议栈和驱动模型等都依赖于该内核。

二、Android 系统启动流程

1. 启动电源：当电源按下时引导芯片代码从预定义的地方（固化在 ROM）开始执行。加载引导程序 BootLoader 到 RAM 中，然后执行；

2. BootLoader：引导程序 BootLoader 是在 Android 操作系统开始运行前的一个小程序，它的主要作用是把系统 OS 拉起来并运行；

3. Linux 内核启动：当内核启动时，设置缓存、被保护存储器、计划列表、加载驱动。在内核完成系统设置后，它首先在系统文件中寻找 init.rc 文件，并启动 init 进程；

4. init 进程：主要用来初始化和启动属性服务，也用来启动 Zygote 进程。

5. Zygote 进程：创建 Java 虚拟机并为 Java 虚拟机注册 JNI 方法，创建服务器端 Socket，启动 SystemServer 进程；

6. SystemServer 进程：启动Binder 线程池，和 SystemServiceManager，并且启动各种系统服务；

7. Launcher 启动：被 SystemServer 进程启动的 AMS 会启动 Launcher，它启动会将已安装应用的图标显示到界面上。

三、App 启动流程

启动一个 App 的过程可以分为两个阶段：先启动应用进程，再启动根 Activity。根 Activity 通常是用户点击应用图标后展示的第一个页面，因此它的启动流程也可以视作应用启动的流程。

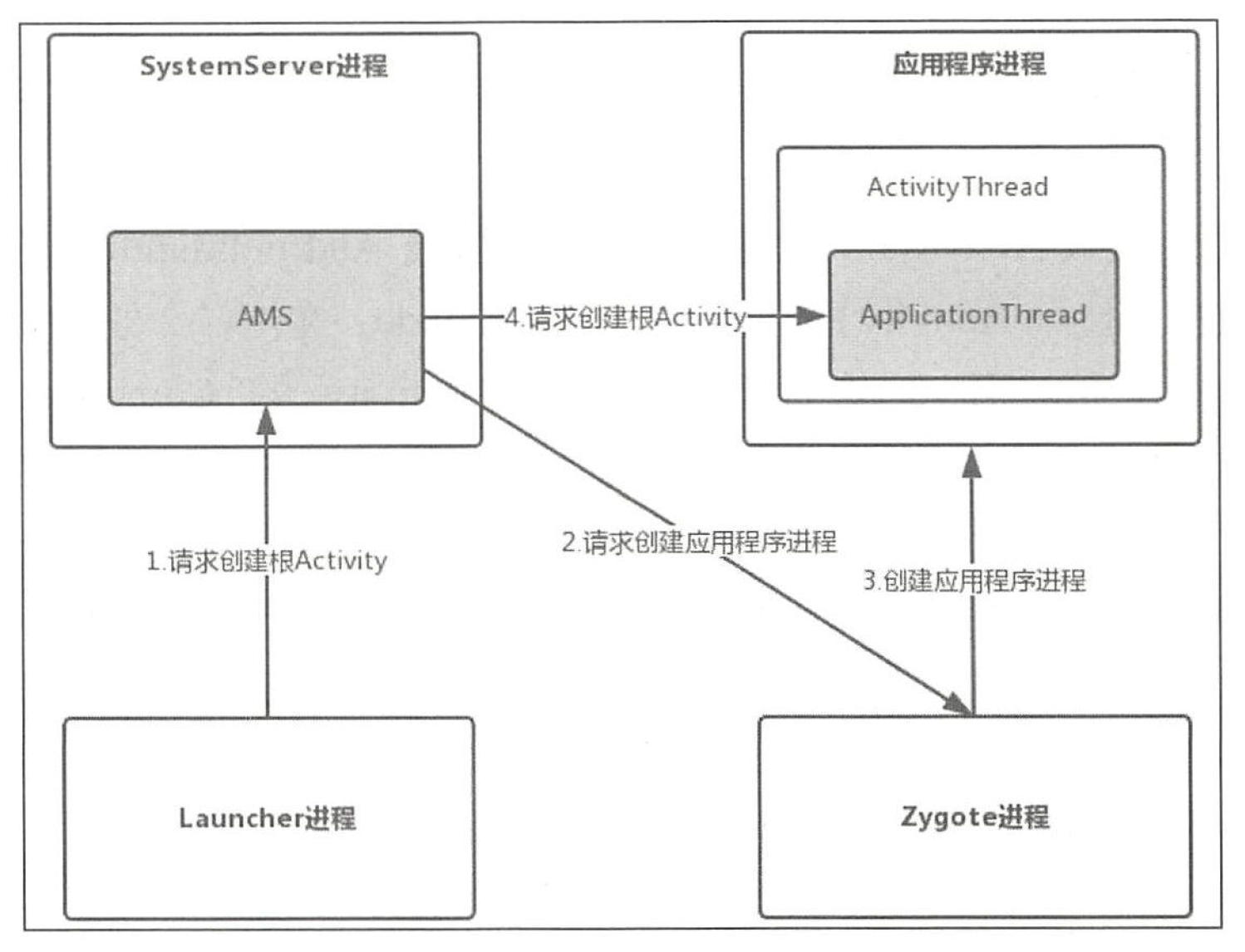

下图展示了从桌面点击图标后启动 App 的流程图：

1. Launcher 请求 AMS

当系统启动后，Launcher 会将已安装 App 的快捷图标展示在桌面上。这些图标就是应用根 Activity 的入口。

当用户点击某个 App 图标时，Launcher 会通过 ActivityManager.getService() 获取 AMS 的代理对象，并调用其 startActivity() 方法，请求 AMS 启动对应的根 Activity。

这里的通信底层是通过 AIDL 实现的，也就是说，Launcher 与 AMS 之间是基于 Binder 的跨进程调用。

2. AMS 启动应用进程

AMS 收到请求后，会先检查目标应用的进程是否已经存在：

• 如果进程不存在：AMS 会请求 Zygote 进程启动新的应用进程。Zygote 在 Java 框架层维护着一个 Socket 服务端，专门用于接收 AMS 的请求。当收到创建进程的请求后，Zygote 会通过 fork 自身来创建新的应用进程。通过这种方式创建的新进程可以直接继承 Zygote 已经初始化好的运行环境，比如虚拟机实例和 Binder 线程池，从而提升应用启动效率。

• 如果进程已存在：AMS 会直接进入下一步，通知该进程去启动目标 Activity。

3. AMS 与 ApplicationThread 通信

AMS 运行在 SystemServer 进程中，它会通过 Binder 通道与应用进程进行通信。当需要启动 Activity 时，AMS 会调用应用进程中的 ApplicationThread。

需要注意的是，ApplicationThread 是 ActivityThread 的内部类，负责接收 AMS 下发的各种启动指令（如启动 Activity、启动 Service 等）。

4. ActivityThread 启动 Activity

当 ApplicationThread 收到 AMS 的启动 Activity 请求后，会将任务切换到主线程执行。具体来说，它会向内部的 mH（ActivityThread.H 类）发送消息。

• H 是继承自 Handler 的类，绑定在主线程的 Looper 上；

• 由于 ApplicationThread 是一个 Binder 对象，Binder 方法回调运行在 Binder 线程池中，所以需要借助 H 将任务切换回主线程，确保 UI 相关逻辑运行在主线程中。

最终，ActivityThread 会通过反射调用 Activity 的生命周期方法，完成根 Activity 的启动，用户就能看到应用界面。

四、设计模式使用案例

观察者模式

定义一种一对多的依赖关系，当一个对象的状态发生变化时，所有依赖它的对象都会自动收到通知并更新。

• Android 中的 View.setOnClickListener() 就是观察者模式，按钮点击事件发生时，注册的监听器（观察者）会被通知。

装饰器模式

在不改变原有对象的前提下，动态地给对象添加额外的功能。强调包装而不是继承，避免类爆炸。

• Java IO：BufferedInputStream 装饰了 InputStream，在原始读写功能上增加了缓存，提高效率。

• Java 集合：Collections.synchronizedList() 方法装饰一个 List，在原有方法的基础上增加了 synchronized 关键字，实现线程安全。

建造者模式

将一个复杂对象的构建过程与它的表示分离，使得同样的构建过程可以创建不同的表示。解决构造函数参数过多、可选参数复杂的问题。

• StringBuilder：通过链式调用一步步构建字符串；

• 安卓中的 AlertDialog.Builder：通过 setTitle(), setMessage(), setPositiveButton() 等方法，最后 create().show()；

• okHttp：OkHttpClient、Request 都是 Builder；

策略模式

定义一系列算法，把它们封装起来，使得它们可以互相替换，客户端可在运行时选择不同的算法。强调行为可替换。

• 排序算法：Java 的 Comparator，可以传入不同的比较策略，达到不同的排序效果。

• 支付系统：不同支付方式（支付宝、微信、银行卡）可以抽象为不同策略，统一接口 pay()，在运行时根据用户选择切换。

五、MVC、MVP、MVVM

案例需求

我们先通过一个简单的案例来说明问题：根据输入框内容查询用户账号，并展示查询成功或失败的结果。

如果没有使用任何架构设计，那么通常会把所有逻辑都写在 Activity 里，包括：

• 业务逻辑处理（响应 Button 的点击事件，处理业务逻辑）；

• 获取用户的输入（EditText 中的内容）；

• 查询账号数据：向数据层请求用户信息；

• 展示结果：根据成功/失败更新 UI。

class NormalActivity : AppCompatActivity() {

    val mTvResult: TextView by lazy { findViewById(R.id.tv_result) }
    val editText: EditText by lazy { findViewById(R.id.et_account) }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_normal)

        /**
         * 业务逻辑代码
         */
        findViewById<Button>(R.id.btn_get_account).setOnClickListener {
            getAccountData(getUserInput(), object : MCallback{
                override fun onSuccess(account: Account) {
                    showSuccessPage(account)
                }

                override fun onFailed() {
                    showFailedPage()
                }

            })
        }
    }

    // 获取用户输入
    fun getUserInput(): String {
        return editText.text.toString()
    }

    // 展示成功页面
    fun showSuccessPage(account: Account) {
        val text = "用户账号：${account.name}，用户等级：${account.level}"
        mTvResult.text = text
    }

    // 展示失败页面
    fun showFailedPage() {
        mTvResult.text = "获取数据失败"
    }

    // 查询用户数据
    fun getAccountData(accountName: String, mCallback: MCallback) {
        if (Random.nextBoolean()) {
            val account = Account(accountName, 100)
            mCallback.onSuccess(account)
        } else {
            mCallback.onFailed()
        }
    }
}

从这个例子可以看到：当不使用任何架构时，Activity 会变得非常臃肿。它既要关心界面渲染，又要操心数据获取和业务逻辑，所有功能都耦合在一个类中。随着需求增加，代码会越来越复杂，维护成本也会越来越高。

因此，我们需要引入 MVC、MVP、MVVM 等分层架构，将不同的职责拆分到不同模块：

• UI 层只负责界面展示；

• 逻辑层负责业务处理；

• 数据层负责数据获取。

这种分层方式能够有效降低耦合度，让代码更加清晰、易维护。

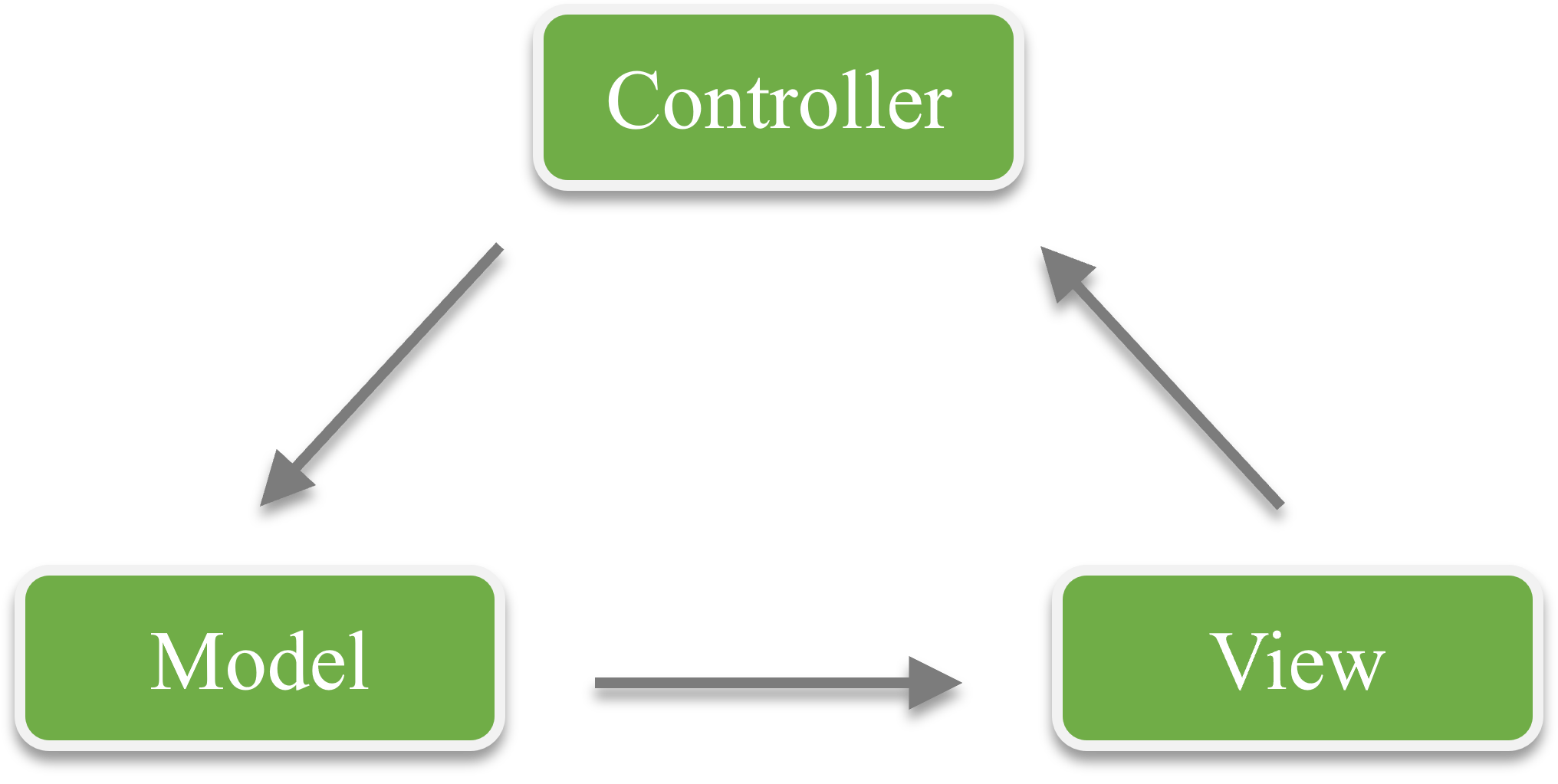

MVC 模式

• Controller：Activity、Fragment；

• View：layout、View 控件；

• Model：数据处理（网络请求，SQL查询等）。

MVC 架构的流转过程是：用户点击某个 View 控件，事件传递到 Activity 中响应点击事件，通知 Model 层进行数据处理，Model 层处理完毕后通知 View 更新 UI。

如果使用 MVC 实现需求，各个模块需要处理的内容如下：

• Activity（Controller 层）：

  • 业务逻辑处理

  • 获取用户输入

  • 展示成功/失败界面

• Model 层：查询账号数据

• View 层：layout（布局）

Controller 层（Activity）代码如下：

class MVCActivity : AppCompatActivity() {

    val textView: TextView by lazy { findViewById(R.id.tv_result) }
    val editText: EditText by lazy { findViewById(R.id.et_account) }

    val mvcModel = MVCModel()   // Activity 持有 Model 层的引用

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_normal)

        // 业务逻辑代码
        findViewById<Button>(R.id.btn_get_account).setOnClickListener {
            // 通知 Model 层处理数据，通过回调通知 View 层
            mvcModel.getAccountData(getUserInput(), object : MCallback {
                override fun onSuccess(account: Account) {
                    showSuccessPage(account)
                }

                override fun onFailed() {
                    showFailedPage()
                }
            })
        }
    }

    // 获取用户输入
    fun getUserInput(): String {
        return editText.text.toString()
    }

    // 展示成功页面
    fun showSuccessPage(account: Account) {
        val text = "用户账号：${account.name}，用户等级：${account.level}"
        textView.text = text
    }

    // 展示失败页面
    fun showFailedPage() {
        textView.text = "获取数据失败"
    }
}

Model 层代码如下：

// Model 层
class MVCModel {
    // 查询用户数据
    fun getAccountData(accountName: String, mCallback: MCallback) {
        if (Random.nextBoolean()) {
            val account = Account(accountName, 100)
            mCallback.onSuccess(account)
        } else {
            mCallback.onFailed()
        }
    }
}

通过代码可以发现，Controller 层（Activity）通过持有 Model 层的引用实现和 Model 层的通信，Model 层通过回调通知 View 层更新 UI 界面。

MVC 架构在日常的代码中使用还是比较多的，它的优缺点如下：

• 优点：一定程度上实现了 Model 层与 View 层的分离，降低了代码的耦合性；

• 缺点：在 Android 中，Controller 层与 View 层难以完全解耦，随着项目复杂度的提升，Controller（Activity）将会越来越臃肿。

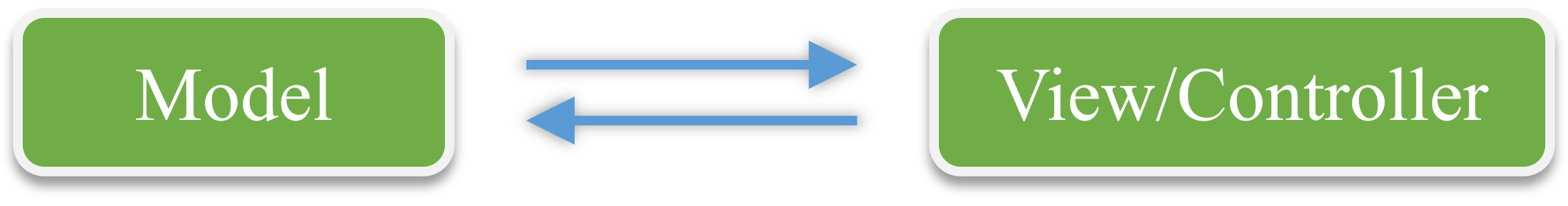

对于 MVC 模式，有的模型图如下图所示，因为 View 和 Controller 难以完全分离。

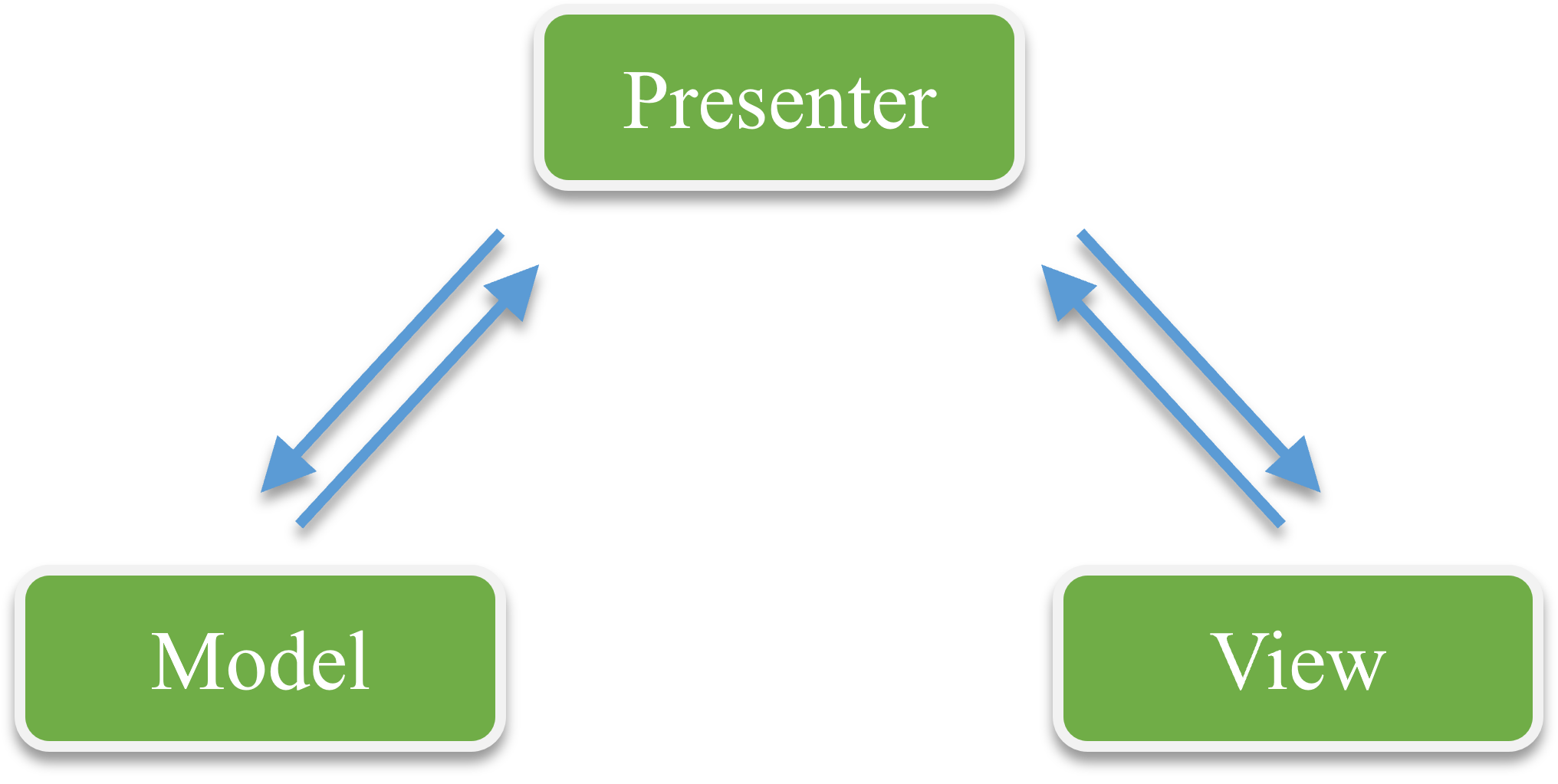

MVP 模式

MVP 即 Model-View-Presenter 模型。

• View：视图层（Activity）；

• Model：数据处理（网络请求，SQL查询等）；

• Presenter：中间层，负责业务逻辑处理，以及和 View/Model 层的通信。

如果使用 MVP 实现需求，各个模块需要处理的内容如下：

• View 层（Activity）：

  • 获取用户输入

  • 展示成功/失败界面

• Model 层：查询账号数据

• Presenter 层：业务逻辑处理，同时负责和 View/Model 层的通信

在 View 层首先创建对应的接口，定义需要实现的功能（获取用户输入、展示界面等）：

interface IMvpView {
    fun getUserInput(): String
    fun showSuccessPage(account: Account)
    fun showFailedPage()
}

Model 层不变，还是处理数据的逻辑：

class MvpModel {
    // 查询用户数据
    fun getAccountData(accountName: String, mCallback: MCallback) {
        if (Random.nextBoolean()) {
            val account = Account(accountName, 100)
            mCallback.onSuccess(account)
        } else {
            mCallback.onFailed()
        }
    }
}

Presenter 层同时持有 View 层和 Model 层的引用，以及对业务逻辑的处理：

class MvpPresenter(
    val view: IMvpView // View 层的实例通过构造参数传递
) {
    // Model 层的实例直接创建对象
    val model: MvpModel = MvpModel()

    // 业务逻辑处理
    fun getData(accountName: String){
        // 通过 Model 层处理数据
        // 通过 View 层更新 UI
        model.getAccountData(accountName, object : MCallback {
            override fun onSuccess(account: Account) {
                view.showSuccessPage(account)
            }

            override fun onFailed() {
                view.showFailedPage()
            }
        })
    }
}

让 Activity 实现该 IMvpView 接口，以提供 View 层的功能。在按钮点击后通知 Presenter 层处理业务逻辑。

class MVPActivity : AppCompatActivity(), IMvpView{
    val textView: TextView by lazy { findViewById(R.id.tv_result) }
    val editText: EditText by lazy { findViewById(R.id.et_account) }

    val presenter = MvpPresenter(this)  // 持有 Presenter 引用

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_normal)

        // 点击按钮时通知 Presenter 进行具体的业务逻辑处理
        findViewById<Button>(R.id.btn_get_account).setOnClickListener {
            presenter.getData(getUserInput())
        }
    }

    // 获取用户输入
    override fun getUserInput(): String {
        return editText.text.toString()
    }

    // 展示成功页面
    override fun showSuccessPage(account: Account) {
        val text = "用户账号：${account.name}，用户等级：${account.level}"
        textView.text = text
    }

    // 展示失败页面
    override fun showFailedPage() {
        textView.text = "获取数据失败"
    }
}

MVP 与 MVC 的差别

• Model 不再于 View 直接进行通信，而是通过中间层 Presenter 来实现；

• Activity 的功能被简化，不再充当控制器，主要负责 View 层面的工作。

MVP 的优缺点

• 优点：解决了 MVC 中 Controller 与 View 过度耦合的缺点，职责划分明显，更加易于维护；

• 缺点：接口数量多（Presenter、Model 层也可以定义接口），随着项目复杂度的升高，Presenter 层会越来越臃肿。

使用 MVP 的建议

1. 接口规范化，封装父类接口以减少接口的使用量；

2. 使用第三方插件自动生成 MVP 代码；

3. 对应一些简单的界面，可以选择不使用框架；

4. 根据项目的复杂程度，部分模块可以选择不使用接口。

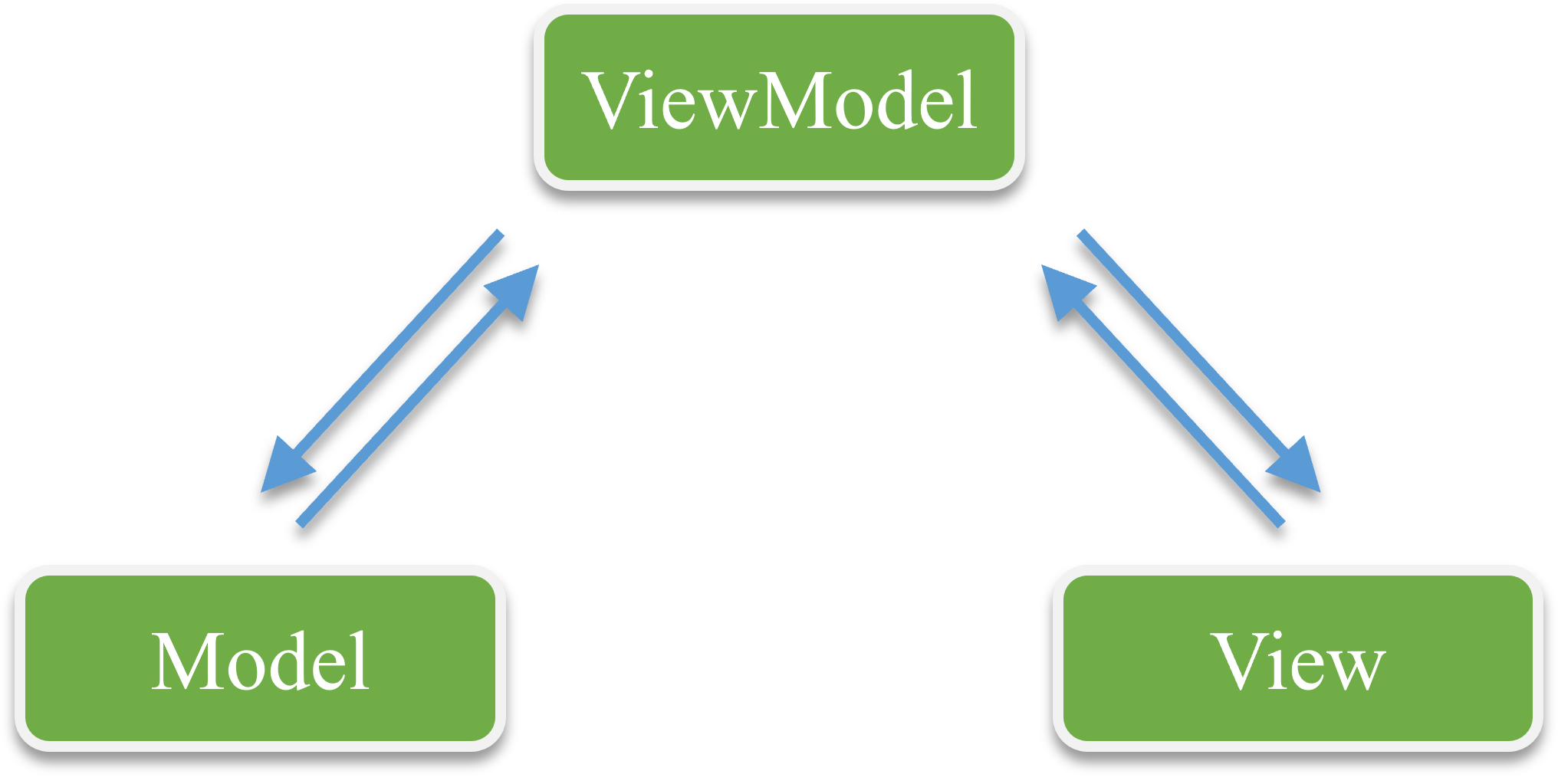

MVVM 模式

什么是 MVVM 模型？

MVVM 是 Model-View-ViewModel 的简写，MVVM 在 MVP 的基础上实现类数据视图的绑定（DataBinding），当数据变化时，视图会自动更新；反之，当视图发生变化时，数据也会自动更新。

使用 MVVM 模式实现需求，各层的功能划分如下：

• View 层（Activity、layout 布局文件）：获取用户输入、展示成功/失败界面；

• ViewModel 层：业务逻辑处理、数据更新（通过 DataBinding）；

• Model 层：查询账号数据。

View 层主要包括 layout 文件和 Activity，layout 文件需要设置为 databinding 布局，定义 ViewModel 层的对象，在布局中使用里面的数据。

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>
        <variable
            name="viewModel"
            type="top.tonydon.interview.mvvm.mvvm.MvvmViewModel" />
    </data>

    <LinearLayout
        android:id="@+id/main"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical"
        tools:context=".normal.NormalActivity">

        <EditText
            android:id="@+id/et_account"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_marginTop="50dp"
            android:text="@={viewModel.userInput}"
            android:hint="请输入要查询的账号" />

        <Button
            android:id="@+id/btn_get_account"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center_horizontal"
            android:layout_marginTop="50dp"
            android:text="获取账号信息" />

        <TextView
            android:id="@+id/tv_result"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center_horizontal"
            android:layout_marginTop="50dp"
            android:text="@{viewModel.result}"
            android:hint="账号信息未获取" />

    </LinearLayout>
</layout>

然后是 Activity，需要使用 DataBindingUtil 设置布局，完成 ViewModel 的创建、变量初始化、点击事件通知 ViewModel 层处理。

class MvvmActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        // 通过 DataBindingUtil 设置 ContentView，返回一个 ActivityMvvmBinding 实例（系统自动生成）
        val binding: ActivityMvvmBinding =
            DataBindingUtil.setContentView(this, R.layout.activity_mvvm)

        // 创建 ViewModel 对象绑定到 layout 中
        val viewModel =  MvvmViewModel(application)
        binding.viewModel = viewModel

        binding.btnGetAccount.setOnClickListener {
            viewModel.getData()
        }
    }
}

ViewModel 层一般持有 Model 层的引用和 DataBinding，实现向双方的通信。通过 ObservableField 等手段，更新变量值时可以自动更新 UI 界面。

// 一般需要传入 Application 对象，方便在 ViewModel 中使用 Application
class MvvmViewModel(
    val application: Application
) {
    var userInput = ObservableField("") // 和 View 层双向绑定
    var result = ObservableField("")    // 和 View 层单向绑定
    val model = MvvmModel() // 持有 Model 层引用

    fun getData() {
        model.getAccountData(userInput.get()!!, object : MCallback {
            override fun onSuccess(account: Account) {
                val text = "用户账号：${account.name}，用户等级：${account.level}"
                result.set(text)
            }

            override fun onFailed() {
                result.set("获取数据失败")    // 设置时自动更新 UI
            }
        })
    }
}

Model 层与其他模式相同，进行数据处理即可：

class MvvmModel {
    // 查询用户数据
    fun getAccountData(accountName: String, mCallback: MCallback) {
        if (Random.nextBoolean()) {
            val account = Account(accountName, 100)
            mCallback.onSuccess(account)
        } else {
            mCallback.onFailed()
        }
    }
}

注：MVVM 模式在 Android 中想要使用的完美需要搭配 LiveData + ViewModel 实现，上述代码只是作为了解 MVVM 模式的案例，并不是最佳实践。

MVVM 与 MVP 的区别

• 减少了接口数量；

• 告别了繁琐的 findViewById() 操作；

MVVM 的优缺点

• 优点：实现了数据和视图的双向绑定，极大的简化代码；

• 缺点：bug 难以调试，并且 DataBinding 目前现在还存在一些编译问题。

三种模式的对比

• MVC：学习简单，但是解耦不够彻底；

• MVP：解耦更加彻底，学习起来也相对比较简单，但是代码相对比较繁琐；

• MVVM：代码逻辑非常简洁，但是学习成本较大。

六、APK 打包流程和反编译

内存优化、卡顿优化
